איטום חדר רטוב בממ"ד: מה חשוב לתכנן לפני שמעבירים צנרת?

למה חדר רחצה או שירותים בממ"ד דורשים תכנון שונה?

חדר רטוב בממד מוסיף למרחב המוגן מערכות שבממ"ד רגיל כמעט אינן קיימות בהיקף כזה: מים חמים וקרים, ניקוז כיור, ביוב לאסלה ולעיתים גם מקלחת, מיזוג ותשתיות חשמל ותקשורת. כל אחת מהמערכות האלה עשויה לדרוש מעבר דרך מעטפת הבטון, וכאן נמצא האתגר. לפי מידע רשמי של מינהל התכנון בעקבות תיקון 163 לחוק התכנון והבנייה, ניתן להוסיף עד 3 מ"ר של שטח רצפה לצורך חדר שירותים או חדר רחצה לממ"ד, בכפוף לאישור הרשות המוסמכת, כלומר פיקוד העורף. מבחינת הביצוע, המשמעות היא שהחדר הרטוב אינו עוד חדר אמבטיה רגיל שאפשר לפתור בו מעבר צינור באמצעות קידוח ואיטום מקומי. הוא חלק ממכלול מיגון, ולכן גם המעברים שלו צריכים להשתלב בתכנון המאושר של הממ"ד.

איפה נמצאת נקודת התורפה העיקרית?

הבטון עצמו יכול ליצור מעטפת רציפה וחזקה, אבל ברגע שיוצרים בו פתח עבור צינור, כבל או מערכת אחרת, נוצרת נקודה שדורשת פתרון ייעודי. זו הסיבה שאיטום מעברי צנרת לחדר רטוב בממ"ד הוא פרט שצריך להופיע בתכנון ולא להישאר להחלטה מאוחרת באתר הבנייה. במסלול הפטור להקמת ממ"ד, לדוגמה, מינהל התכנון דורש בין מסמכי סיום העבודה גם בדיקת אטימות בהתאם לתקן ישראלי 4577 וגם אישור על התקנת מעבר צנרת תקני מטעם חברה המאושרת על ידי פיקוד העורף. הדרישות האלה ממחישות שמעבר הצנרת אינו פרט שולי. הוא חלק מהיכולת להוכיח שהמרחב המוגן שנבנה עומד בדרישות. לכן קידוח מאוחר, שינוי מיקום או פתרון מאולתר עלולים ליצור הרבה יותר עבודה מאשר תכנון נכון מראש.

למה עדיף לפתור את המעברים כבר בשלב היציקה?

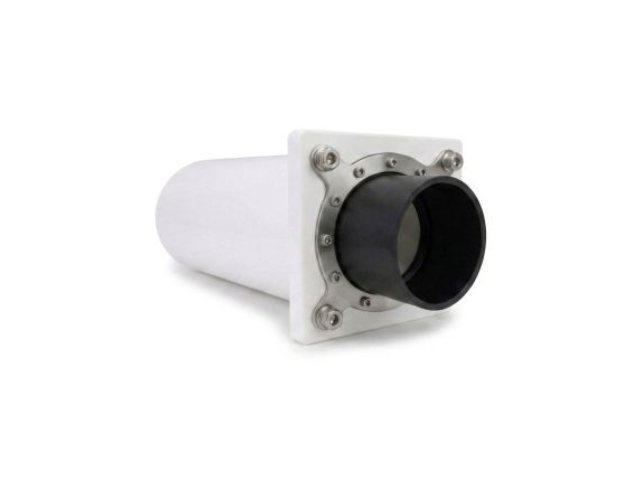

הגישה המקצועית היא לדעת עוד לפני סגירת התבניות אילו מערכות אמורות לעבור בקיר, באיזה קוטר ובאיזה מיקום. כך ניתן לשלב מראש שרוול ומערכת אטימה ייעודית במקום לנסות לייצר פתרון לאחר שהבטון כבר התקשה. סדרת התקני אלמוג של שרפים מערכות מיגון, למשל, מבוססת על מערכת אטימה המשולבת בתוך שרוול המיועד ליציקה. קיימים פתרונות עבור מים חמים וקרים, ניקוז, ביוב אסלה, ספרינקלרים, כבלים ומיזוג עם ניקוז. ההתקן מגיע בהתאם לעובי הקיר המתוכנן, מקובע במיקום הנדרש לפני היציקה, ולאחר פירוק התבניות מסירים את מכסה ההגנה ומעבירים את הצנרת או הכבלים דרך מערכת האטימה. מבחינת הקבלן, היתרון הוא שהפתח והמיקום אינם נוצרים בדיעבד אלא הופכים לחלק מתוכנן מהקיר עצמו.

מה צריך לבדוק לפני שמתחילים את העבודה?

הבדיקה הראשונה אינה איזה חומר איטום לקנות, אלא אילו תשתיות באמת נדרשות בפרויקט. חדר הכולל אסלה וכיור דורש מערך שונה מחדר שבו מתוכננים גם מקלחת ומזגן. יש למפות את צנרת המים, הניקוז, הביוב, החשמל, התקשורת והמיזוג ולתאם ביניהן לפני היציקה. לפי החומר הטכני של שרפים, סדרת אלמוג מיועדת להתקנה בניצב לקיר, כלומר ב־90 מעלות, תוך שמירה על מסלול קצר ופתח מינימלי. העיקרון כאן חשוב גם מעבר למוצר מסוים: ככל שהתכנון מתבצע מוקדם יותר, קל יותר למקם את המעברים בצורה מסודרת ולהימנע מהתנגשויות בין מערכות. כדאי גם לוודא שהמוצר הספציפי שנבחר מתאים לסוג המעבר, לעובי הקיר ולתוכנית המאושרת, ושקיימים עבורו האישורים הנדרשים לפרויקט. "מתאים לממ"ד" הוא לא תחליף לבדיקה של מפרט ואישור עדכני.

מה הטעות שעלולה לעלות ביוקר בשלב הביקורת?

אחת הטעויות הנפוצות בפרויקטים היא לדחות את נושא המעברים לשלב שבו הקיר כבר קיים. אז מתברר שצינור תוכנן במקום לא מתאים, שהפתח קטן או גדול מדי, או שנדרש קידוח שלא נלקח בחשבון בתוכנית. בשלב הזה מתחיל החיפוש אחר פתרונות תיקון, ולעיתים גם שימוש בחומרי איטום משחתיים כתחליף למעבר שתוכנן מראש. בממ"ד זו גישה בעייתית במיוחד. מינהל התכנון מציין במפורש שבמסלול הפטור נדרש אישור להתקנת מעבר צנרת תקני מחברה מאושרת על ידי פיקוד העורף, לצד בדיקת אטימות של המרחב. לכן הבחירה הנכונה היא לא לשאול בסוף העבודה "איך נאטום את החור?", אלא בתחילתה "איזה מעבר צריך להיות כאן, ואיך הוא משתלב בתכנון המאושר?". שינוי קטן בסדר השאלות יכול למנוע עיכובים, תיקונים והוצאות מיותרות.

האם אפשר לבצע מעבר צנרת גם אחרי שהממ"ד כבר בנוי?

לעיתים ניתן לטפל גם בממ"ד קיים, אבל זה כבר מצב שמחייב בדיקה ותכנון פרטניים. אי אפשר להסיק מכך שמותר פשוט לקדוח בקיר ולהעביר צינור. צריך לבדוק את סוג הממ"ד, מיקום הפתח המתוכנן, קוטר המעבר, המבנה הקיים והפתרון המאושר שניתן להתקין בו. גם החומר שסיפקה שרפים מציין כי התקנה לאחר הבנייה אפשרית במקרים מסוימים, אך מחייבת התייעצות ותכנון מוקדם בגלל סוגיות כמו מרכוז וגודל הפתח. במילים אחרות, האפשרות הטכנית לבצע עבודה בדיעבד אינה הופכת אותה לאפשרות המועדפת. כאשר מדובר בבנייה חדשה, שילוב המעברים ביציקה מאפשר שליטה טובה בהרבה במיקום ובאיטום ומצמצם את הצורך בהתערבות בקיר מוגן לאחר שסיים את תפקידו כחלק מהשלד.

בסוף, איטום טוב מתחיל בתוכנית ולא בשפופרת חומר

השינוי שמאפשר לשלב שירותים ורחצה במרחבים מוגנים הוא שימושי במיוחד בתקופות שבהן נדרשת שהייה ממושכת בממ"ד, אבל הוא גם הופך את התכנון למורכב יותר. מים, ביוב, חשמל ומיזוג צריכים לעבור ממקום למקום בלי לפגוע בדרישות המיגון. לכן האחריות אינה מתחילה אצל איש האיטום שמגיע בסוף העבודה. היא מתחילה אצל המתכננים והמבצעים שמחליטים מראש איפה יעבור כל צינור ואיזה התקן ישולב ביציקה. פתרונות חרושתיים כדוגמת התקני אלמוג נועדו לתת מענה למעברים האלה כחלק מתהליך הבנייה ולא כטלאי שמתווסף בסופו. בכל פרויקט חשוב לעבוד לפי התוכנית שאושרה ולבדוק את הדרישות והאישורים העדכניים של פיקוד העורף. במרחב מוגן, הפרט הקטן בקיר הוא לפעמים בדיוק הפרט שלא כדאי להשאיר לרגע האחרון.
