עיבוד שבבי CNC: השוואה בין שימוש במכונות שונות

מכונות CNC מגוונות מאוד זו מזו. לכל סוג יש מבנה, פונקציונליות, יתרונות וחסרונות שונים. הבחירה במכונה המתאימה תלויה בסוג החלק, במורכבות הגיאומטרית, בדרישות הדיוק, בכמות הייצור ובחומר הגלם.

להלן השוואה מקיפה בין סוגי מכונות CNC עיבוד שבבי נפוצות – מחרטות, כרסומות, מכונות רב-ציריות, מכונות EDM, מכונות חריטה וכרסום משולבות, ועוד. נסקור את אופן הפעולה של כל סוג, נבין מתי נכון להשתמש בו, ונצביע על השיקולים שצריכים להנחות את קבלת ההחלטה במפעל ייצור מתקדם.

סקירה כללית: מהו עיבוד שבבי CNC?

עיבוד שבבי בשיטת CNC הוא תהליך שבו מוסר חומר מחלק גולמי באמצעות כלי חיתוך, הנע באופן מדויק לפי תכנית ממוחשבת. בניגוד לעיבוד ידני, כל תנועה – של הכלי, החלק, או שולחן העבודה – נשלטת על ידי קוד דיגיטלי (G-code), שנכתב מראש בתוכנת CAM.

היתרונות המרכזיים של CNC:

• רמת דיוק גבוהה במיוחד


• חזרתיות בין יחידות


• יעילות בייצור סדרתי


• שליטה בנתוני חיתוך, מהירות, עומק, כיוון, קירור ועוד


• התאמה לחלקים פשוטים ומורכבים כאחד

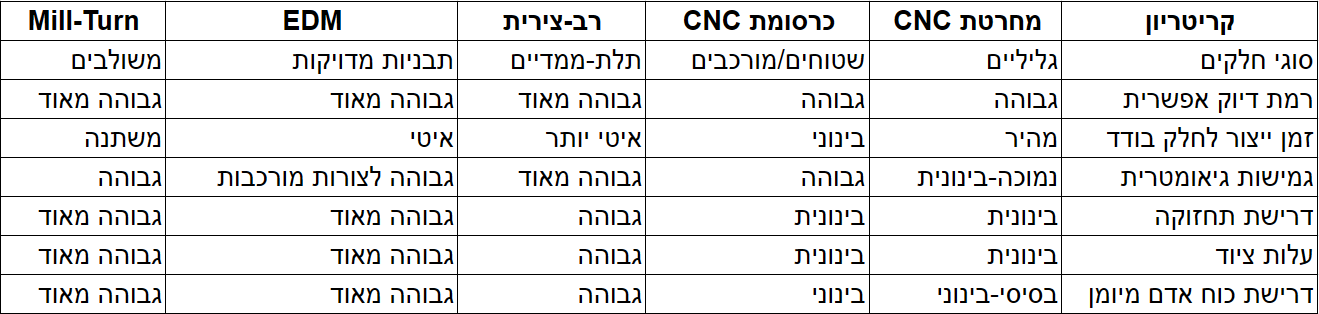

סוגי מכונות CNC והשוואה ביניהן

מחרטת CNC (CNC Lathe)

איך היא עובדת:

המחרטה מסובבת את חומר הגלם סביב ציר האורך (Z), בעוד כלי החיתוך נע בצורה ליניארית (בציר X ולעיתים גם Y). מכונה זו מתאימה לעיבוד חלקים סימטריים סביב ציר – כמו צירים, טבעות, בוכנות ועוד.

יתרונות:

• מהירה מאוד בחלקים גליליים


• דיוק גבוה במיוחד באלמנטים מעגליים


• פחות צורך בהחלפת כלים


• מאפשרת גם הברגות, חיתוך פנימי וחריטה קדמית

חסרונות:

• מוגבלת בגיאומטריות שאינן סימטריות


• פחות מתאימה לחלקים מרובעים, שטוחים או בעלי זוויות

שימושים נפוצים:

• תעשיית רכב (צירים, תותבים)


• רכיבי הנעה


• עיבוד חלקים מדויקים מחומרים קשים

כרסומת CNC (CNC Milling Machine)

איך היא עובדת:

החלק נשאר מקובע על שולחן העבודה, בעוד כלי הכרסום מסתובב וחותך את החומר בתנועות מרובות – על צירים X, Y ו-Z. המכונה מאפשרת חיתוך שטחים, כיסים, חריצים, הברגות ועיבוד תלת־ממדי.

יתרונות:

• גמישות גבוהה בעיבוד גיאומטריות שונות


• מתאימה למשטחים שטוחים ומורכבים


• מאפשרת שינוי כלי אוטומטי (ATC)


• יכולת יצירת חלקים תלת־ממדיים מורכבים

חסרונות:

• לרוב איטית יותר ממחרטה בעיבוד צירים


• דורשת כיול והידוק מדויקים יותר


• נדרשת תוכנת CAM מתקדמת יותר בחלקים מורכבים

שימושים נפוצים:

• תבניות להזרקת פלסטיק


• חלקים לתעשיית התעופה


• גופי קירור, מחברים, מסגרות

מכונה רב-צירית (Multi-Axis CNC)

איך היא עובדת:

בניגוד למכונות 3-ציריות סטנדרטיות, כאן ניתן לשלוט גם בסיבוב החלק או הכלי על צירים נוספים (כמו A, B). מכונות 4-ציר ו־5-ציר נפוצות מאוד בתעשייה מתקדמת.

יתרונות:

• מאפשרת גישה לאזורים לא נגישים במכונה רגילה


• מפחיתה צורך בהיפוך החלק או עיבוד משני


• חוסכת זמן ומעלה את הדיוק הסופי


• מתאימה לעיבוד חלקים גיאומטריים מורכבים מאוד

חסרונות:

• מחיר גבוה


• דורשת מתכנתים מיומנים


• תחזוקה מורכבת יותר


• זמן הגדרה ראשוני ארוך יותר

שימושים נפוצים:

• חלקים אווירודינמיים


• שתלים רפואיים


• רכיבי הנעה משולבים


• מערכות אופטו-מכניות

מכונת EDM (Electrical Discharge Machining)

איך היא עובדת:

במקום חיתוך מכני, EDM משתמשת בפריקה חשמלית מבוקרת כדי לאדות חומר מהחלק. קיימים שני סוגים עיקריים: EDM חוט (Wire EDM) ו־EDM שקוע (Sinker EDM).

יתרונות:

• חיתוך מדויק של חומרים קשים מאוד


• לא מפעילה לחץ מכני על החלק


• מאפשרת יצירת זוויות חדות, שקעים עמוקים ותבניות מורכבות

חסרונות:

• איטית מאוד לעומת חריטה או כרסום


• מוגבלת לחומרים מוליכים בלבד


• ציוד יקר ורגיש

שימושים נפוצים:

• תבניות לכלים


• עיבוד פלדות מוקשות


• חיתוך רכיבי אלקטרוניקה מדויקים


• יצירת חריצים דקים

מכונות משולבות חריטה וכרסום (Mill-Turn CNC)

איך הן עובדות:

שילוב של מחרטה וכרסומת באותה מכונה. החלק מסתובב כמו במחרטה, אך הכלים יכולים לבצע גם עיבוד כמו בכרסומת, כולל על משטחים צדדיים או חורים בזוויות.

יתרונות:

• ייצור מלא של חלקים מורכבים בתהליך אחד


• חוסכת זמן העברה בין מכונות


• מפחיתה שגיאות יישור או הידוק


• מתאימה לחלקים עם מגוון תכונות גיאומטריות

חסרונות:

• מכונה יקרה ומסובכת לתחזוקה


• דורשת תכנון והכנה מדויקים מראש


• לא תמיד מתאימה לייצור המוני פשוט

שימושים נפוצים:

• חלקים עם צירים וחורים בזוויות שונות


• רכיבים לתעשייה רפואית, ביטחונית ותעופה


• עיבוד חלקים בסטייה מינימלית

איך לבחור את המכונה המתאימה?

• מורכבות החלק – חלקים פשוטים, עגולים או סימטריים: מחרטה. חלקים תלת-ממדיים מורכבים: מכונה רב-צירית או כרסומת מתקדמת.


• דיוק נדרש – כל סטייה חשובה? מכונות EDM או 5-ציר יעניקו דיוק קצה.


• חומר גלם – עיבוד טיטניום או פלדה מוקשית? ייתכן ש־EDM עדיפה. פלסטיק קל? כרסומת רגילה תספיק.


• כמות וסדרה – סדרות גדולות פשוטות יתאימו למכונות בסיסיות. חלקים ייחודיים ומורכבים – לרב-צירית או Mill-Turn.


• עלות כוללת – חשוב לחשב את זמן המחזור, הפסדי חומר, החלפות כלים, ותחזוקה – ולא רק את מהירות המכונה.

סיכום

עיבוד שבבי CNC נשען על התאמת המכונה למשימה. אין מכונה אחת שמתאימה להכול. ההחלטה באיזו מכונה להשתמש תלויה לא רק בסוג החלק אלא גם בדרישות הדיוק, בזמן הייצור, בכמות, בחומר, וביכולת הטכנולוגית של המפעל.

הבנה עמוקה של ההבדלים בין מכונות CNC – מחרטות, כרסומות, רב-ציריות, EDM, או מערכות משולבות – מאפשרת למנהלי ייצור, טכנולוגים ומתכננים לקבל החלטות טובות יותר, לייעל את זמן העבודה, לצמצם שגיאות ולהציע ללקוחות פתרונות מדויקים, איכותיים וחסכוניים.

כמו בכל תחום תעשייתי – ידע הוא כוח. ככל שהמומחים בשטח מכירים את היכולות והמגבלות של כל סוג מכונה, כך מתקרבים לביצוע מושלם.
